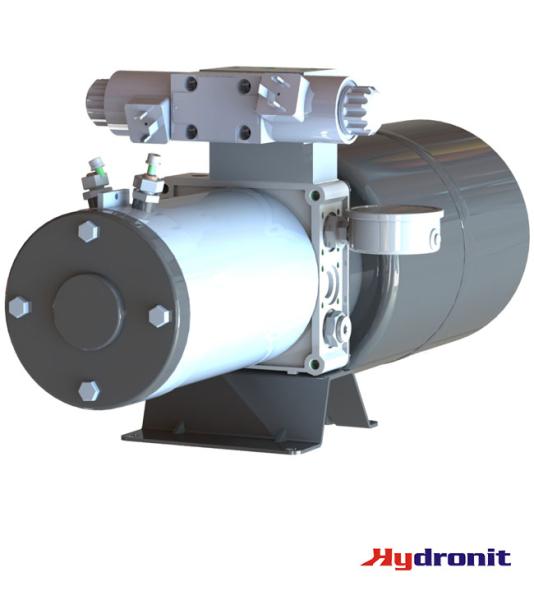

HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventil für 1 doppelt wirkenden Verbraucher
Hydraulikaggregat, Kompaktaggregat DC Antriebsmotor, 4/3-Wegeventil für 1 doppelt wirkenden Verbraucher
Dieses Hydraulikaggregat besticht durch seine hohe Qualität und seinen günstigen Preis.
Folgende Merkmale zeichnen dieses Hydraulikaggregat aus:
- DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4 kW mit Startrelais und Überhitzungsschutz
- Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
- integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
- Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube, Rechtecktank mit zusätzlicher Ölstandsanzeige
- Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
- Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
- Manometer 250 bar
- Integrierter Rücklauffilter bei Rechtecktank
- Anschlüsse: P und T mit 1/4" BSP
- 4/3-Wegeventil 24 VDC mit A-B geschlossen, P-T verbunden für doppelt wirkenden Verbraucher
- Made in Europe

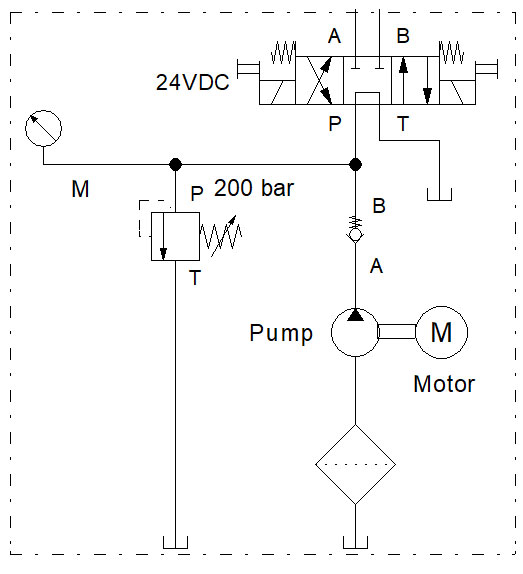

Schaltbild Hydraulikaggregat:
Leistungsdaten:
Motortyp | Pumpengröße [cm³/U] | Fördermenge [l/min] | Maximaldruck [bar] |
3 KW 24VDC | 1,6 | 4,2 | 250 |
2,1 | 5,5 | 250 | |
2,6 | 6,8 | 200 | |
3,2 | 8,3 | 200 | |
4,2 | 10,9 | 140 | |
4,9 | 12,7 | 120 | |
4 kW 24VDC | 1,6 | 5,6 | 250 |
2,1 | 7,4 | 250 | |
2,6 | 9,1 | 240 | |
3,2 | 11,2 | 190 | |
4,2 | 14,7 | 150 | |
4,9 | 17,2 | 125 | |
6 | 21,0 | 100 |
Bitte beachten Sie den Tab "Wichtige Informationen" Dort finden Sie weitere Informationen zur Einschaltdauer, Abmessungen usw.
Wir können unsere Hydraulikaggregate mit den verschiedensten Schaltbildern liefern. Sollten Sie bestimmte Funktionen benötigen, sprechen Sie uns gerne an. Wir helfen Ihnen gerne weiter.
Hydraulik-Komponente zur Integration in hydraulische Systeme
Alle unsere Hydraulik-Produkte sind Neuware in Erstausrüsterqualität (außer wenn explizit anders angegeben). Sollte einmal ein gewünschter Artikel nicht vorrätig oder aufgeführt sein, so nehmen Sie gerne Kontakt mit uns auf. Wir werden dann umgehend versuchen, eine entsprechende Lösung nach Ihren Vorgaben zu finden. Darüber hinaus bauen wir unser Sortiment kontinuierlich weiter aus, um Ihnen eine große Auswahl an Hydraulik-Komponenten zu günstigen Preisen bieten zu können. Hydromot Hydraulik – immer günstig, immer gut!
Bei DC Hydraulikaggregaten ist die maximale Einschaltdauer entscheidend. Diese ist abhängig von der gewählten Hydraulikpumpe und der Druckeinstellung. Die jeweilige Einschaltdauer lässt sich an folgenden Diagrammen ablesen:

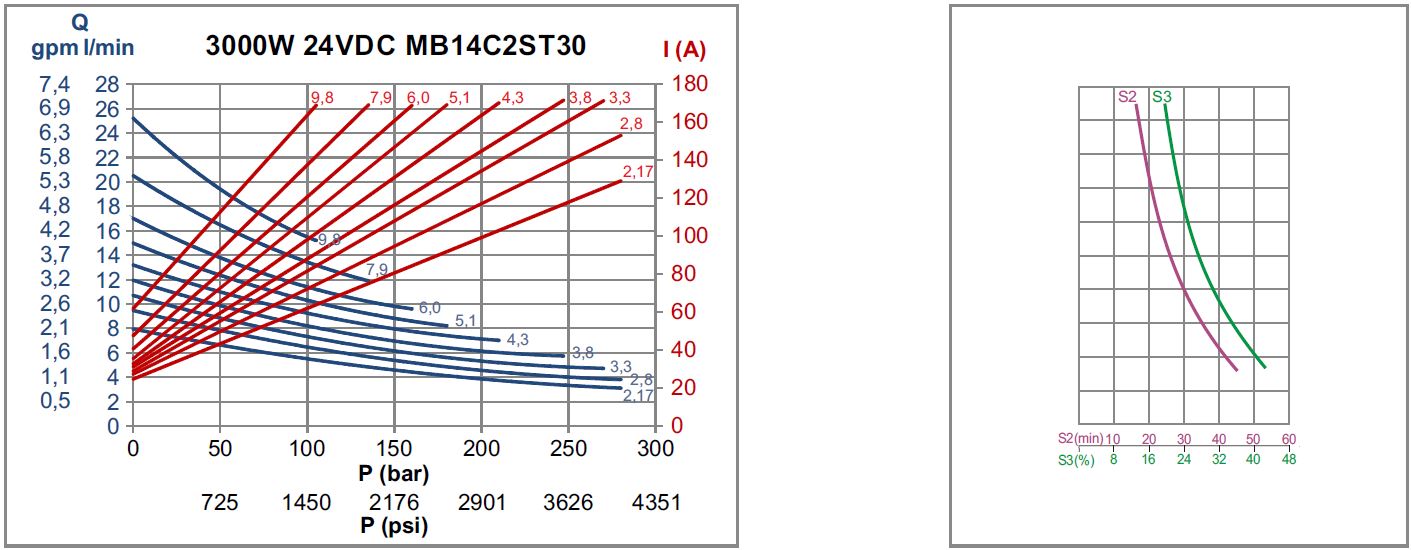

Für 3 kW Hydraulikaggregat:

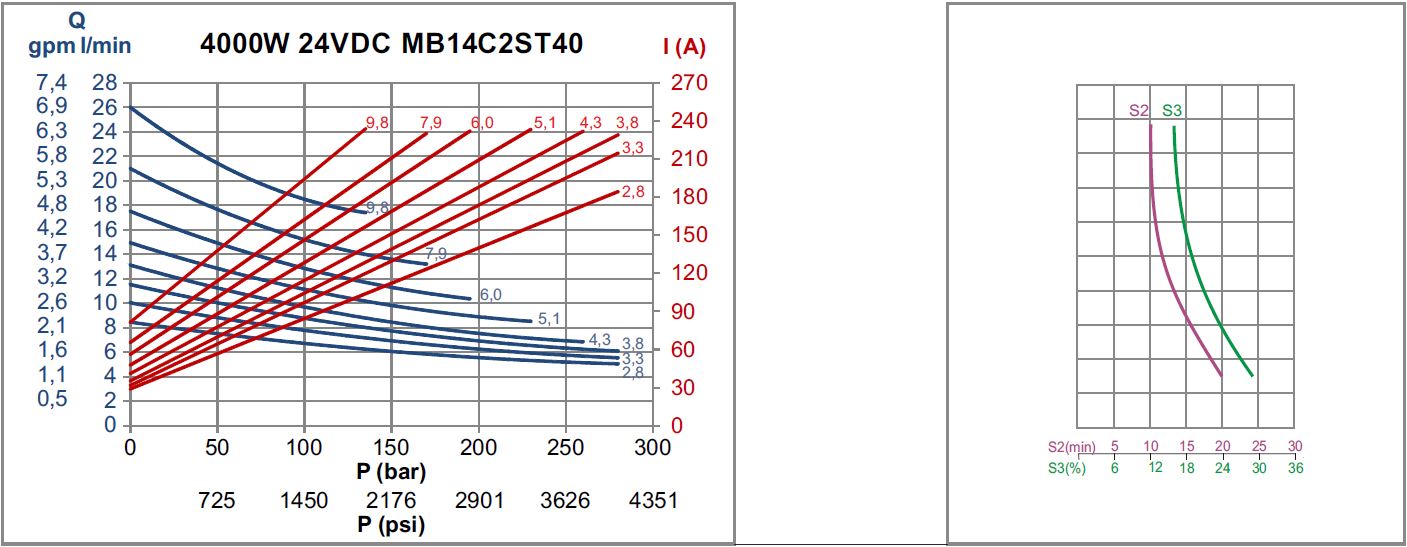

Für 4 kW Hydraulikaggregat:

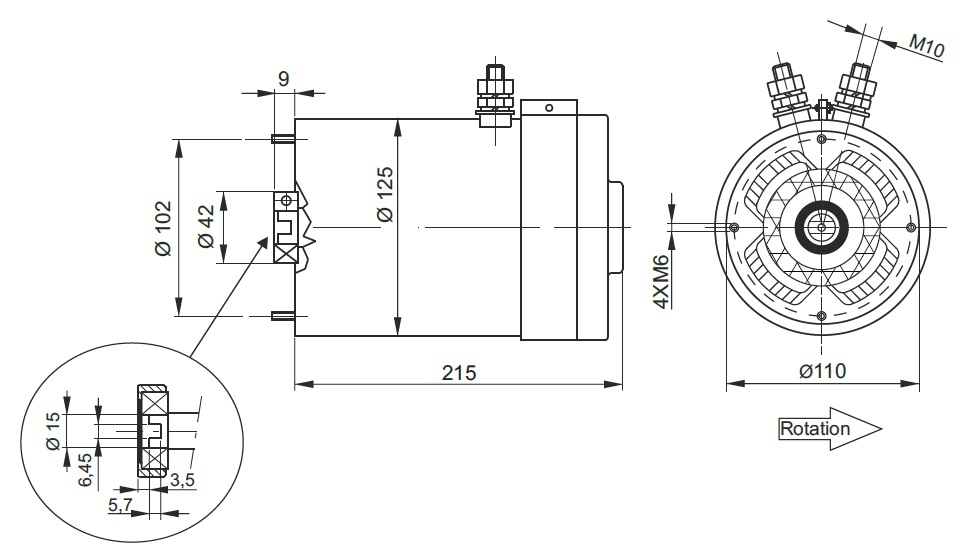

Abmessungen E-Motor:

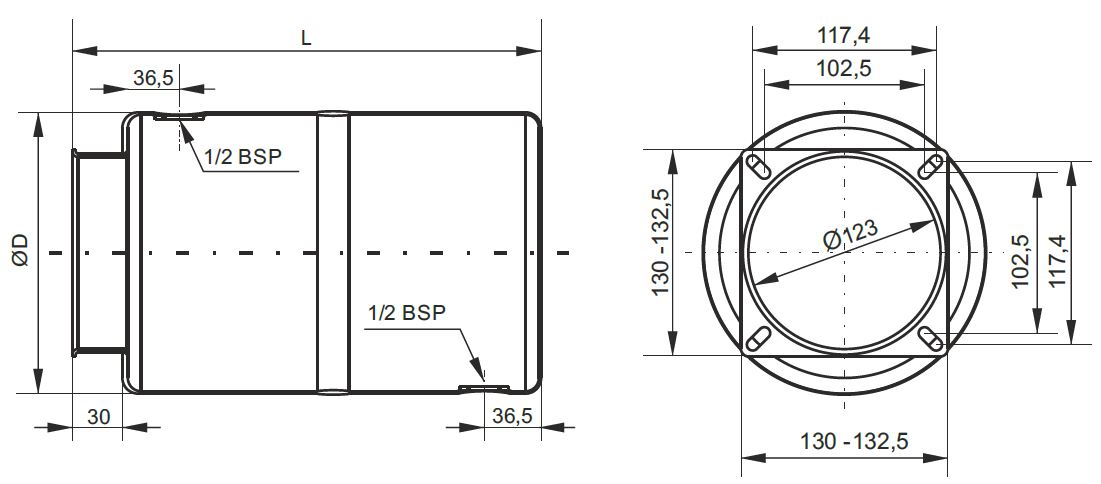

Abmessungen Rundtank:

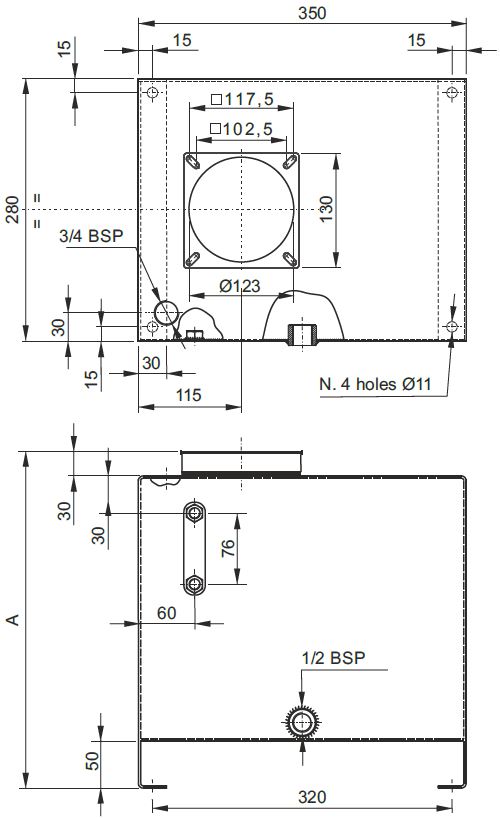

Abmessungen Rechtecktank:
Für 3 kW Hydraulikaggregat:
Für 4 kW Hydraulikaggregat:
Abmessungen E-Motor:
Abmessungen Rundtank:
Tank | L (mm) | ØD [mm] |
5 l Rundtank | 300 | 180 |
10 l Rundtank | 262 | 220 |
12 l Rundtank | 380 | 220 |
Abmessungen Rechtecktank:
Tank | A (mm) |
20 l Rechtecktank | 293 |
30 l Rechtecktank | 423 |
