Calculer une conduite hydraulique : instructions pas à pas pour un calcul précis

Les conduites hydrauliques sont un élément important des systèmes hydrauliques et servent à transmettre les fluides sous pression. Une conception correcte de la conduite hydraulique est essentielle pour un fonctionnement optimal du système. Le dimensionnement des conduites hydrauliques dépend de différents facteurs tels que le débit, la pression et la longueur de la conduite.

Le calcul de la conduite hydraulique est un processus complexe qui nécessite une connaissance approfondie de la technique hydraulique. Une mauvaise conception de la conduite hydraulique peut entraîner des pertes de puissance, une augmentation de la consommation d’énergie et même des dommages au système. Il est donc important d’utiliser les bonnes formules et méthodes de calcul.

Pour déterminer le diamètre nominal correct de la conduite hydraulique, il faut tenir compte de différents facteurs. Il s’agit notamment du débit, de la pression, de la longueur de la conduite ainsi que du type et de la taille des raccords. Un calcul précis de la conduite hydraulique est donc indispensable pour garantir une performance et une efficacité optimales du système hydraulique.

Choix de la conduite hydraulique

Le choix de la conduite hydraulique est une étape importante dans la planification et l’installation d’un système hydraulique. Plusieurs facteurs doivent être pris en compte lors de la sélection afin de s’assurer que la ligne répond aux exigences de l’installation.

Sélection de la zone d’impression appropriée

Lors du choix de la conduite hydraulique, il faut également tenir compte de la plage de pression dans laquelle la conduite sera utilisée. Il est important de choisir une ligne qui répond aux exigences de l’installation afin d’éviter toute défaillance de la ligne. La plage de pression est généralement indiquée en bar ou en psi.

Il est important de connaître la pression de service maximale de l’installation et de choisir une conduite capable de supporter cette pression. Une ligne trop faible peut entraîner une défaillance de la ligne, tandis qu’une ligne trop forte peut être inutilement coûteuse.

Choix du diamètre approprié

Le diamètre de la conduite hydraulique est un facteur important dans le choix. Un diamètre trop petit peut entraîner une augmentation de la perte de pression, tandis qu’un diamètre trop grand peut être inutilement coûteux. Le diamètre est généralement exprimé en millimètres.

Le choix du bon diamètre dépend de plusieurs facteurs, comme le débit, la vitesse de l’huile et la perte de charge. Une ligne trop petite peut entraîner une augmentation de la perte de pression, tandis qu’une ligne trop grande peut être inutilement coûteuse. Il est important de choisir soigneusement le diamètre afin de s’assurer que le câble répond aux exigences de l’installation.

Calculer une conduite hydraulique - Calculator

Les vitesses d’huile suivantes s’appliquent à titre indicatif pour une huile hydraulique HLP46 avec une température d’huile de 40°C :

Conduites d’aspiration: 0,5…1,5 m/s

Conduites de retour: 2…4 m/s

Conduites sous pression: 3…8 m/s

Exemples

Conduite d’aspiration: pour 50 l/min, le diamètre intérieur minimal est de 26,58 mm, le diamètre maximal est de 46,04 mm. Dans ce cas, il faut choisir un diamètre intérieur d’au moins 30 mm.

Conduite de retour: pour 50 l/min, le diamètre intérieur minimal est de 16,28 mm, le diamètre maximal est de 23,02 mm. Dans ce cas, il convient de choisir un diamètre intérieur d’au moins 18-22 mm.

Conduite sous pression: pour 50 l/min, le diamètre intérieur minimal est de 11,51 mm, le diamètre maximal est de 18,80 mm. Dans ce cas, le diamètre intérieur doit être compris entre 12 et 20 mm. 18 mm peuvent être choisis.

Pour plus d’informations sur les diamètres nominaux, consultez notamment Wikipedia.

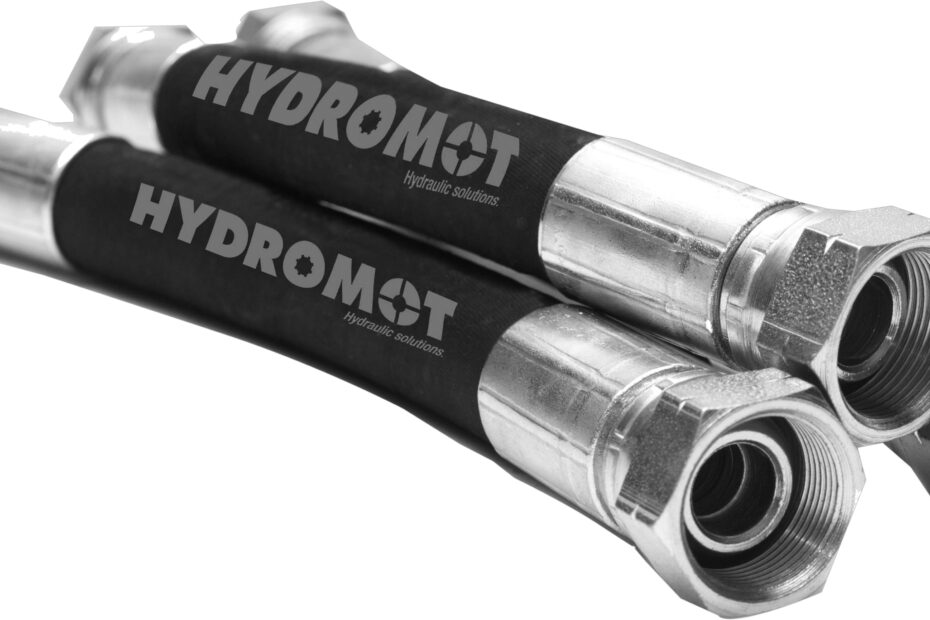

Configurateur de tuyaux hydrauliques
