Pacchi di alimentazione idraulici compatti

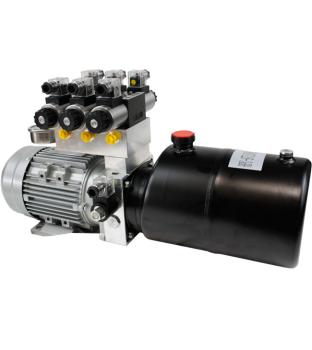

Un pacco di alimentazione idraulico compatto consente l'installazione in spazi ristretti ed è destinato all'uso in piattaforme di sollevamento, piccole presse, macchine utensili e veicoli. Un pacco di alimentazione compatto in idraulica è costituito da un motore elettrico, una pompa, una carcassa e un serbatoio. La carcassa in alluminio costituisce la parte portante del pacco compatto, a cui sono collegati tutti i componenti principali, compresi quelli idraulici. La funzione del pacco compatto si può dedurre dai circuiti corrispondenti. Montando valvole idrauliche NG04 o NG06, le unità compatte possono essere convertite in unità complete di azionamento e controllo. Le piastre di collegamento standard per le valvole direzionali hanno i collegamenti per i consumatori A e B disposti su un lato. L'unità idraulica compatta può essere installata orizzontalmente o verticalmente. Quando si utilizzano serbatoi rettangolari, la posizione di installazione è sempre orizzontale.
1 bis 16 (von insgesamt 42)
Come è costruita un'unità idraulica compatta?
Un'unità idraulica compatta è composta da tre elementi principali: il serbatoio dell'olio, la flangia centrale con pompa idraulica e tecnologia delle valvole e il motore di azionamento. Le unità di potenza compatte sono progettate come un sistema modulare, in modo che i singoli componenti siano intercambiabili.
In quale gamma di potenza sono disponibili i pacchi di alimentazione idraulici compatti?

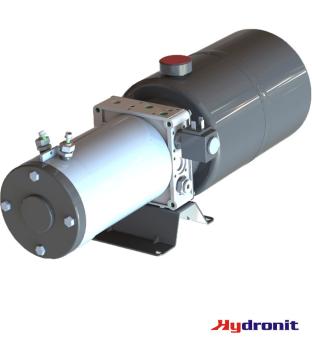

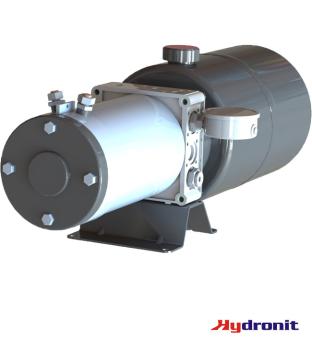

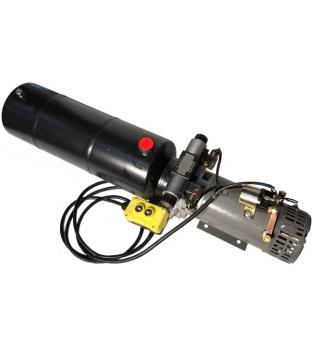

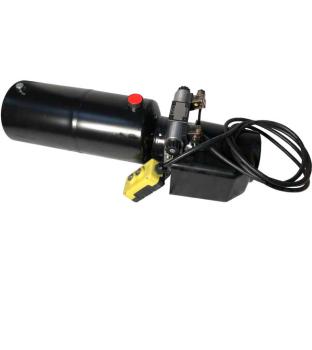

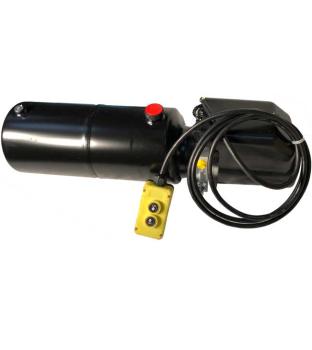

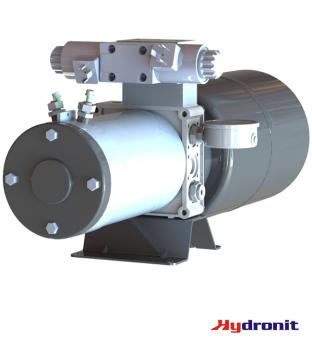

I nostri pacchi di alimentazione compatti AC sono disponibili da 0,75 kW a 5,5 kW. Su richiesta del cliente, possiamo fornire anche unità compatte più piccole, a partire da una potenza di 0,12 kW. I motori elettrici di azionamento sono disponibili a 230 volt e 400 volt. Le nostre unità compatte DC sono disponibili in 2 kW, 3 kW e 4 kW, potenze inferiori sono disponibili su richiesta. La tensione di alimentazione per i nostri motori DC è di 12 o 24 volt.
Quale pacco di alimentazione idraulico compatto è adatto per spaccalegna?
Le dimensioni e la potenza del pacco di alimentazione compatto per uno spaccalegna dipendono dalla forza di spacco richiesta e dalla velocità del cilindro. Durante la progettazione di un pacco idraulico compatto per uno spaccalegna, bisogna tenere in considerazione anche l'efficienza del sistema idraulico e del motore elettrico di azionamento. Puoi trovare maggiori informazioni sulla progettazione dei pacchi compatti nel nostro Blog sull'Idraulica.
Cosa bisogna considerare nella scelta della dimensione del serbatoio di un pacco di alimentazione compatto?
Nell'idraulica stazionaria, il volume del serbatoio dovrebbe essere circa un fattore di 3 - 5 rispetto al flusso della pompa idraulica. Nell'idraulica mobile, è sufficiente un fattore di 1 - 2. Di norma, qui viene utilizzato un ulteriore raffreddatore dell'olio idraulico.
