Kompaktaggregate Hydraulik

Ein Kompaktaggregat Hydraulik ermöglicht den Einbau in engen Räumen und sind zum Einsatz in Hebebühnen, kleinen Pressen, Werkzeugmaschinen und Fahrzeugen vorgesehen. Ein Kompaktaggregat in der Hydraulik besteht aus einem Elektromotor, einer Pumpe, einem Gehäuse und einem Behälter. Das Aluminiumgehäuse bildet den tragenden Teil des Kompaktaggregates, an dem alle Hauptteile einschließlich hydraulischer Komponenten befestigt sind. Die Funktion des Kompaktaggregates ist aus den betreffenden Schaltkreisen ersichtlich. Durch den Anbau von Hydraulikventilen NG04 oder NG06 können die Kompaktaggregate zu kompletten Antriebs- und Steuereinheiten ausgebaut werden. Die Standard-Anschlußplatten für Wegeventile haben die Verbraucheranschlüsse A und B auf einer Seite angeordnet. Die Einbaulage des Kompaktaggregats Hydraulik ist horizontal oder vertikal möglich. Bei der Verwendung von Rechtecktanks ist die Einbaulage immer horizontal.


Filter
Fehler beim Abrufen der verfügbaren Filterwerte!

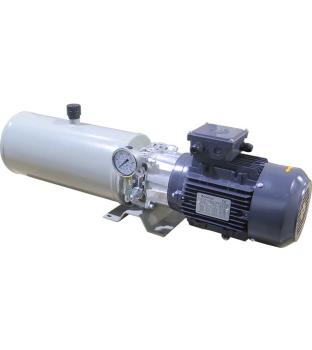

Katalogbild ARGO HYTOS Hydraulikaggregat, Kompaktaggregat 3kW, 10 Liter Rundtank (Stahl), 7,9 cm3/U Zahnradpumpe, Basisversion
ARGO HYTOS Hydraulikaggregat, Kompaktaggregat 3kW, 10 Liter Rundtank (Stahl), 7,9 cm3/U Zahnradpumpe, Basisversion
ARGO HYTOS Hydraulikaggregat bestehend aus:
  • Elektromotor wählbar 3 kW, 50 Hz, 400 Volt (Drehstrom) oder 230 Volt (Einphasenmotor)
  • Zahnradpumpe 7,9 ccm/U (ergibt ca. 11,3 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 170 bar
  • Hydrauliktank (Stahltank) 10 Liter
  • Einbaulage horizontal
  • Saugfilter 0-17 l/min
  • Mit Manometer 0-250 bar
  • Anschluss "X" und "Y" mit Verschlußstopfen verschlossen
  • ohne Steuereinheit (Ventilaufbau), separat erhältlich
  • Anschluss P und T mit 1/4"
ab 1.090,50 EUR
932,05 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
932,05 EUR zzgl. 17% MwSt.
HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min
HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 24 Volt, 200 bar, Tankgröße wählbar, für einfach wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 2,6 ccm/U (ergibt ca. 6,5 l/min)
  • Elektromotor 24 Volt, 2 kW, 2500 U/min inklusive Motor-Spritzschutzhaube
  • 2/2 Wegesitzentil mit Ventilspannung 12 Volt
  • max. Betriebsdruck: DBV eingestellt auf 200 bar
  • Hydrauliktank (Kunststoff), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
327,92 EUR
280,27 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
280,27 EUR zzgl. 17% MwSt.
Katalogbild HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 24 Volt, 200 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 24 Volt, 200 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 2,6 ccm/U (ergibt ca. 6,5 l/min)
  • Elektromotor 24 Volt, 2 kW, 2500 U/min inklusive Motor-Spritzschutzhaube
  • 4/3 Wegeventil (druckloser Umlauf in Mittelstellung) mit Ventilspannung 24 Volt
  • Für doppelt wirkenden Verbraucher geeignet
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahl), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
400,69 EUR
342,47 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
342,47 EUR zzgl. 17% MwSt.
ARGO HYTOS Hydraulikaggregat, 3kW, 8 Liter Rechtecktank (Stahl), 4,8 cm3/U Zahnradpumpe, für doppelt wirkenden Verbraucher
ARGO HYTOS Hydraulikaggregat, 3kW, 8 Liter Rechtecktank (Stahl), 4,8 cm3/U Zahnradpumpe, für doppelt wirkenden Verbraucher
ARGO HYTOS Hydraulikaggregat bestehend aus:
  • Elektromotor 3 kW, 50 Hz, 400 Volt
  • Zahnradpumpe 4,8 ccm/U (ergibt ca. 6,3 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 180 bar
  • Hydrauliktank (Stahltank) 8 Liter incl. Rücklauffilter
  • Einbaulage horizontal
  • Saugfilter 0-17 l/min
  • Mit Manometer 0-250 bar
  • Anschluss "X" und "Y" mit Verschlußstopfen verschlossen
  • Mit 4/3-Wegeventil (24 Volt) für doppelt wirkenden Verbraucher
1.459,43 EUR
1.247,38 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
1.247,38 EUR zzgl. 17% MwSt.
HYDROMOT Hydraulikaggregat, 1,5kW, 230 Volt, 8 Liter Rundtank (Stahl), 3,2 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
HYDROMOT Hydraulikaggregat, 1,5kW, 230 Volt, 8 Liter Rundtank (Stahl), 3,2 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 3,2 ccm/U (ergibt ca. 4,8 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahltank) 8 Liter
  • Einbaulage horizontal
  • Saugfilter
  • Mit Manometer 0-250 bar
  • Mit 3 Stück 4/3-Wegeventile (24 Volt) für doppelt wirkende Verbraucher
  • Elektromotor: Einphasen Elektromotor, 230 Volt, 50Hz, 1,5kW, B14
791,80 EUR
676,75 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
676,75 EUR zzgl. 17% MwSt.
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, Basisversion
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, Basisversion
Hydraulikaggregat bestehend aus:
  • DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4kW mit Startrelais und Überhitzungsschutz
  • Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
  • integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
  • Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube
  • Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
  • Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
  • integrierter Rücklauffilter bei Rechtecktank
  • Manometer 250 bar
  • Anschlüsse: P und T mit 1/4" BSP
  • Made in Europe
ab 757,29 EUR
ab 647,26 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
ab 647,26 EUR zzgl. 17% MwSt.
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, einfach wirkender Verbraucher
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, einfach wirkender Verbraucher
Hydraulikaggregat bestehend aus:
  • DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4 kW mit Startrelais und Überhitzungsschutz
  • Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
  • 2/2 Wegesitzentil "normally closed" mit Ventilspannung 24 Volt
  • Für einfach wirkenden Verbraucher
  • integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
  • Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube, Rechtecktank mit zusätzlicher Ölstandsanzeige
  • Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
  • Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
  • integrierter Rücklauffilter bei Rechtecktank
  • Manometer 250 bar
  • Anschlüsse: P und T mit 1/4" BSP
  • Made in Europe
ab 970,25 EUR
ab 829,27 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
ab 829,27 EUR zzgl. 17% MwSt.
ARGO HYTOS Hydraulikaggregat, 3kW, 30 Liter
HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 12 Volt, 160 bar, Tankgröße wählbar, für einfach wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 2,6 ccm/U (ergibt ca. 6,5 l/min)
  • Elektromotor 12 Volt, 2 kW, 2500 U/min inklusive Motor-Spritzschutzhaube
  • 2/2 Wegesitzentil mit Ventilspannung 12 Volt
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Kunststoff), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
327,90 EUR
280,26 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
280,26 EUR zzgl. 17% MwSt.

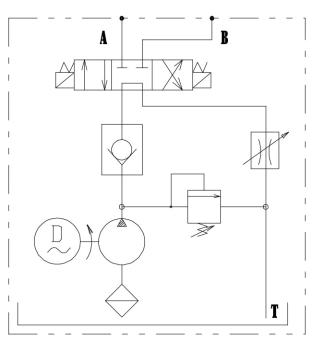

Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min
HYDROMOT Hydraulikaggregat, Kompaktaggregat 2kW, 6,5 l/min, 12 Volt, 160 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 2,6 ccm/U (ergibt ca. 6,5 l/min)
  • Elektromotor 12 Volt, 2 kW, 2500 U/min inklusive Motor-Spritzschutzhaube
  • 4/3 Wegeventil (druckloser Umlauf in Mittelstellung) mit Ventilspannung 12 Volt
  • Für doppelt wirkenden Verbraucher geeignet
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahl), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
384,01 EUR
328,21 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
328,21 EUR zzgl. 17% MwSt.

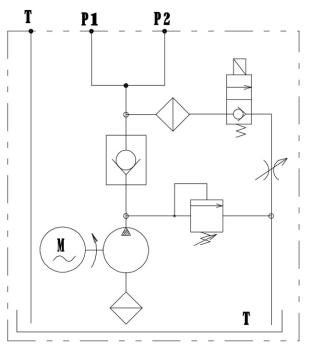

Hydraulikaggregat, Kompaktaggregat 3kW, 9,9 l/min
HYDROMOT Hydraulikaggregat, Kompaktaggregat 3kW, 9,9 l/min, 12 Volt, 160 bar, Tankgröße wählbar, für einfach wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 3,2 ccm/U (ergibt ca. 9,9 l/min)
  • Elektromotor 12 Volt, 3 kW, 3100 U/min
  • 2/2 Wegesitzentil mit Ventilspannung 12 Volt
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahl), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
421,49 EUR
360,25 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
360,25 EUR zzgl. 17% MwSt.
Produktbild Hydraulikaggregat, Kompaktaggregat 3kW, 9,9 l/min, 12 Volt
HYDROMOT Hydraulikaggregat, Kompaktaggregat 3kW, 9,9 l/min, 12 Volt, 160 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 3,2 ccm/U (ergibt ca. 9,9 l/min)
  • Elektromotor 12 Volt, 3 kW, 3100 U/min
  • 4/3 Wegeventil (druckloser Umlauf in Mittelstellung) mit Ventilspannung 12 Volt
  • Für doppelt wirkenden Verbraucher geeignet
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahl), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
504,67 EUR
431,34 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
431,34 EUR zzgl. 17% MwSt.

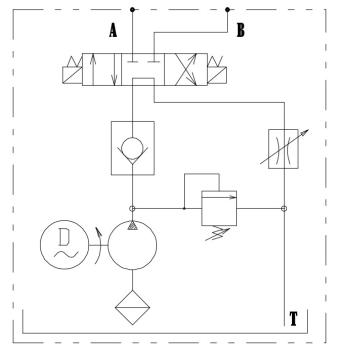

Katalogbild HYDROMOT Hydraulikaggregat, Kompaktaggregat 3kW, 9,9 l/min, 24 Volt, 160 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
HYDROMOT Hydraulikaggregat, Kompaktaggregat 3kW, 9,9 l/min, 24 Volt, 160 bar, Tankgröße wählbar, für doppelt wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 3,2 ccm/U (ergibt ca. 9,9 l/min)
  • Elektromotor 24 Volt, 3 kW, 3100 U/min
  • 4/3 Wegeventil (druckloser Umlauf in Mittelstellung) mit Ventilspannung 24 Volt
  • Für doppelt wirkenden Verbraucher geeignet
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahl), Tankgröße wählbar 8, 10 oder 12 Liter
  • Einbaulage horizontal
  • Anschüsse: P 3/8" und T mit 1/4"
  • Fernbedienung mit 3 m Kabel
533,22 EUR
455,74 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
455,74 EUR zzgl. 17% MwSt.

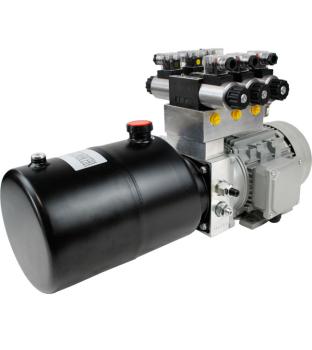

HYDROMOT Hydraulikaggregat, 1,1kW, 400 Volt, 6 Liter Rundtank (Stahl), 2,6 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
HYDROMOT Hydraulikaggregat, 1,1kW, 400 Volt, 6 Liter Rundtank (Stahl), 2,6 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 2,6 ccm/U (ergibt ca. 3,9 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahltank) 6 Liter
  • Einbaulage horizontal
  • Saugfilter
  • Mit Manometer 0-250 bar
  • Mit 3 Stück 4/3-Wegeventile (24 Volt) für doppelt wirkende Verbraucher
  • Elektromotor: Drei Phasen Elektromotor, 400 Volt, 50Hz, 1,1kW, B14
704,84 EUR
602,43 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
602,43 EUR zzgl. 17% MwSt.
HYDROMOT Hydraulikaggregat, 2,2kW, 400 Volt, 10 Liter Rundtank
HYDROMOT Hydraulikaggregat, 2,2kW, 400 Volt, 10 Liter Rundtank (Stahl), 5,8 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 5,8 ccm/U (ergibt ca. 8,7 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahltank) 10 Liter
  • Einbaulage horizontal
  • Saugfilter
  • Mit Manometer 0-250 bar
  • Mit 3 Stück 4/3-Wegeventile (24 Volt) für doppelt wirkende Verbraucher
  • Elektromotor: Dreiphasen Elektromotor, 400 Volt, 50Hz, 2,2kW, B14
759,19 EUR
648,88 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
648,88 EUR zzgl. 17% MwSt.
HYDROMOT Hydraulikaggregat, 3kW, 400 Volt, 12 Liter Rundtank (Stahl), 7,8 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
HYDROMOT Hydraulikaggregat, 3kW, 400 Volt, 12 Liter Rundtank (Stahl), 7,8 cm3/U Zahnradpumpe, für 3 doppelt wirkende Verbraucher
Hydraulikaggregat bestehend aus:
  • Zahnradpumpe 7,8 ccm/U (ergibt ca. 11,7 l/min)
  • max. Betriebsdruck: DBV eingestellt auf 160 bar
  • Hydrauliktank (Stahltank) 12 Liter
  • Einbaulage horizontal
  • Saugfilter
  • Mit Manometer 0-250 bar
  • Mit 3 Stück 4/3-Wegeventile (24 Volt) für doppelt wirkende Verbraucher
  • Elektromotor: Dreiphasen Elektromotor, 400 Volt, 50Hz, 3kW, B14
794,71 EUR
679,24 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
679,24 EUR zzgl. 17% MwSt.
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventil für 1 doppelt wirkenden Verbraucher
HYDRONIT Hydraulikaggregat, Kompaktaggregat, DC Antriebsmotor, 4/3-Wegeventil für 1 doppelt wirkenden Verbraucher
Hydraulikaggregat bestehend aus:
  • DC Elektromotor 24 Volt, Leistung wählbar, 3 kW oder 4 kW mit Startrelais und Überhitzungsschutz
  • Zahnradpumpe wählbar 1,6 cm³/U bis 6 cm³/U
  • integriertes DBV, eingestellt auf zulässige Maximaldruckwerte
  • Hydrauliktank (Stahl) mit Einfüll- und Belüftungsfilter und Ablaßschraube, Rechtecktank mit zusätzlicher Ölstandsanzeige
  • Tankgröße wählbar: 5, 10 oder 12 Liter Rundtank, 20 oder 30 Liter Rechtecktank
  • Einbaulage horizontal mit Fußbefestigung bei Rundtank, vertikaler Einbau bei Rechtecktank
  • Manometer 250 bar
  • Integrierter Rücklauffilter bei Rechtecktank
  • Anschlüsse: P und T mit 1/4" BSP
  • 4/3-Wegeventil 24 VDC mit A-B geschlossen, P-T verbunden für doppelt wirkenden Verbraucher
  • Made in Europe
ab 1.085,08 EUR
ab 927,42 EUR zzgl. 17% MwSt.
inkl. 17% MwSt. zzgl. Versand
ab 927,42 EUR zzgl. 17% MwSt.
1 bis 16 (von insgesamt 42)

Wie ist ein Kompaktaggregat in der Hydraulik aufgebaut?

Ein Kompaktaggregat der Hydraulik besteht aus drei Hauptelementen: Dem Öltank, dem Zentralflansch mit Hydraulikpumpe und Ventiltechnik und dem Antriebsmotor. Kompaktaggregate sind als Baukasten aufgebaut, so dass einzelne Komponenten untereinenander austauschbar sind.


In welchem Leistungsbereich sind kompakte Hydraulikaggregate erhältlich?

Unsere AC Kompaktaggregate sind von 0,75 kW bis 5,5 kW erhältlich. Auf Kundenwunsch können wir auch kleinere Kompaktaggregate liefern, diese beginnen bei einer Leistung von 0,12 kW. Die elektrischen Antriebsmotoren sind in 230 Volt und 400 Volt verfügbar. Unsere DC Kompaktaggregate sind in 2 kW, 3kW und 4kW erhältlich, kleinere Leistungsstufen sind auf Anfrage lieferbar. Die Versorgungsspannung beträgt bei unseren DC Motoren 12 oder 24 Volt.


Welches Kompaktaggregat Hydraulik ist für Holzspalter geeignet?

Die Größe und die Leistung des Kompkataggregates für einen Holzspalter ist abhängig von der benötigten Spaltkraft und auch der Zylindergeschwindigkeit. Beider Auslegung eines Kompaktaggregates Hydraulik für Holzspalter sind außerdem die Wirkgungsgrade des Hydrauliksystems und des elektrischen Antriebsmotors zu berücksichtigen. Weitere Informationen zur Auslegung von Kompaktaggregaten finden Sie auch in unserem HydraulikBlog.


Was ist bei der Auswahl der Tankgröße eines Kompaktaggregates zu beachten?

In der Stationärhydraulik sollte das Tankvolumen ca. Faktor 3 - 5 des Volumenstromes der Hydraulikpumpe betragen. In der Mobilhydraulik ist ein Faktor von 1 - 2 ausreichend. Hier wird in der Regel zusätzlich ein Hydraulikölkühler eingesetzt.
